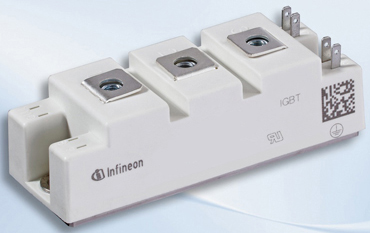

34 mm

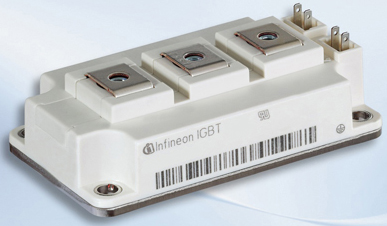

62 mm

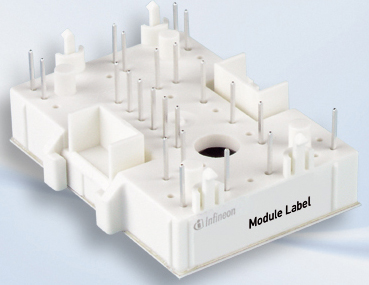

EasyDUAL 2

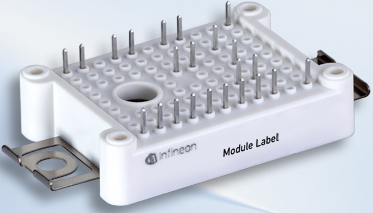

EasyPACK 1B

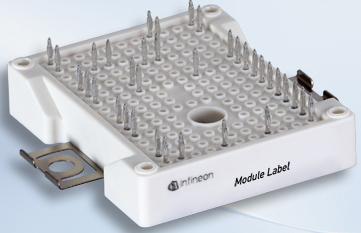

EasyPACK 2B
EasyPACK 750
EasyPIM 1B

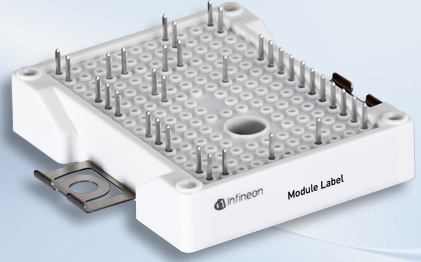

EasyPIM 2B

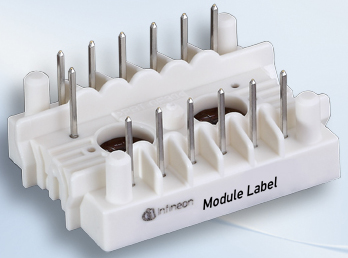

EasyPIM 750

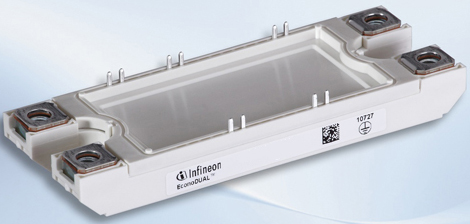

EconoDUAL 2

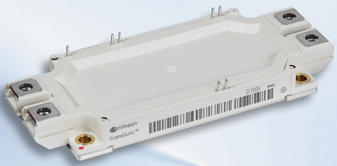

EconoDUAL 3

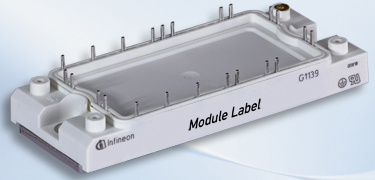

EconoPACK 2
EconoPACK 3

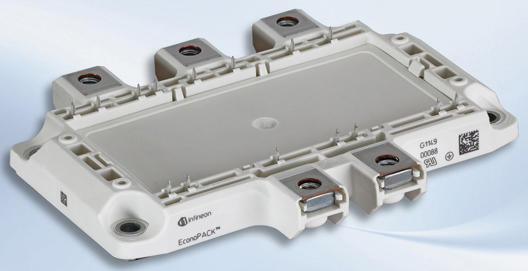

EconoPACK 4
EconoPACK +

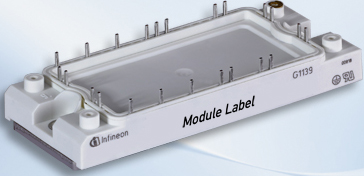

EconoPIM 2

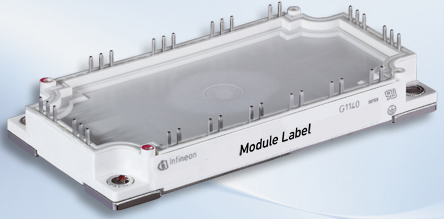

EconoPIM 3

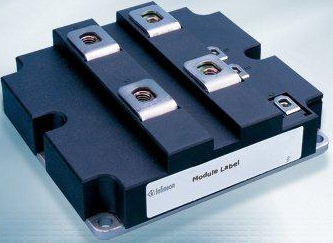

IHM 130mm

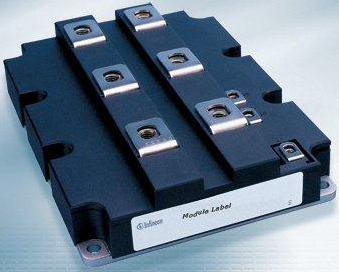

IHM 190mm

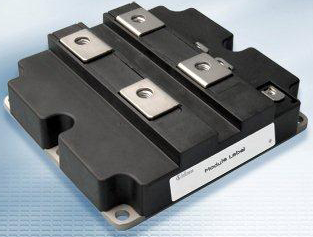

IHMB 130mm
IHMB 190mm

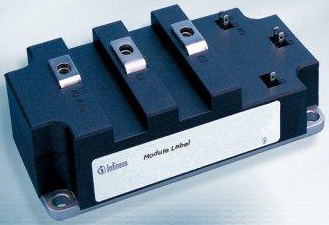

IHV73 mm

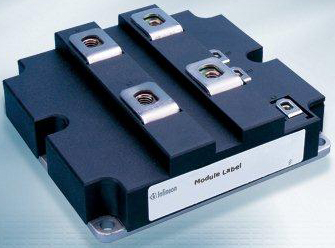

IHV 130mm

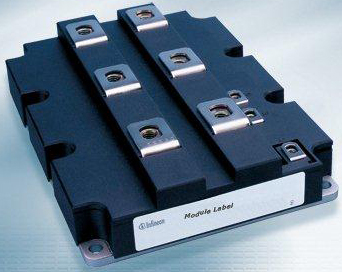

IHV 190mm

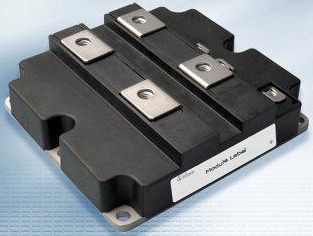

IHVB 130mm

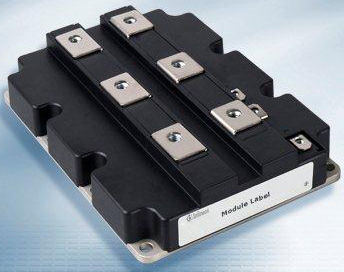

IHVB 190mm
PrimePACK 2

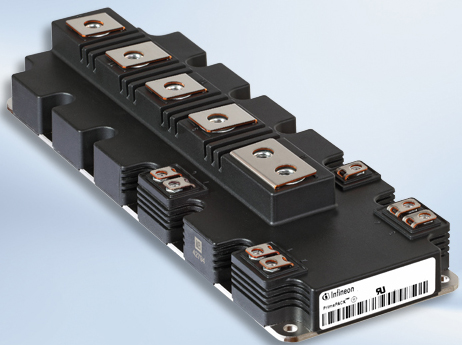

PrimePACK 3
SmartPIM
SmartPACK

Previous Next

IGBT模塊

infineon IGBT模塊
三菱 IGBT模塊
TOSHIBA IGBT模塊
西門康 IGBT模塊
富士 IGBT模塊

IGBT單管

EUPEC(infineon)IGBT單管
仙童(Fairchild)IGBT單管
富士(FUJI)IGBT單管

IGBT驅動電路和驅動板

concept 驅動板
西門康IGBT驅動板
三菱富士IGBT驅動電路

無感電容

EUROPTRONIC方殼吸收電容
加拿大 EACO無感電容
臺灣 CD無感電容
美國 CDE無感電容

電解電容

美國 CDE電解電容
德國 EPCOS電解電容
日本日立電解電容
英國 BHC電解電容

電　話：010-82893676
　　　　 010-82895189
　　　　 010-82895337
手　機：13341025080
　　　　 13501214042
　　　　 13391912886
傳　　真：010-82895621
郵　　編：100085
郵　　箱：cdd@bjrtd.com
地址：海淀區上地信息路1號國際科技創業園1號樓301
長沙辦事處：
手機：15200904688

您現在的位置：首頁 >> 產品中心 >> IGBT模塊 >> infineon IGBT模塊 >> 1200V系列

600V/650V系列

1200V系列

1600V/1700V系列

3300V系列

4500V/6500V系列

1200V系列產品型號（點擊某型號，可以查看該產品的pdf資料）

制造工藝

封裝形式

電路圖

型號

Single Switch 一單元
IGBT2 Standard	62 mm	一單元GA	BSM200GA120DN2 BSM300GA120DN2 BSM400GA120DN2
	IHM 130 mm	一單元FZ-2	FZ800R12KF4 FZ1200R12KF4 FZ1600R12KF4
	IHM 190 mm	一單元FZ-3	FZ1800R12KF4 FZ2400R12KF4
IGBT2 Low Loss	62 mm	一單元GA	BSM200GA120DLCS BSM300GA120DLC BSM400GA120DLC BSM600GA120DLC
	IHM 130 mm	一單元FZ-2	FZ800R12KL4C FZ1200R12KL4C FZ1600R12KL4C
	IHM 190 mm	一單元FZ-3	FZ1800R12KL4C FZ2400R12KL4C
IGBT2 Fast	62 mm	一單元FZ-D	FD300R12KS4_B5
	62 mm	一單元GA	FZ400R12KS4 FZ600R12KS4
	IHM 130 mm	一單元FZ-2	FZ800R12KS4_B2
IGBT3	62 mm	一單元FZ-D	FD400R12KE3_B5
	62 mm	一單元GA	FZ300R12KE3G FZ400R12KE3B1 FZ400R12KE3 FZ600R12KE3B1 FZ600R12KE3 FZ800R12KE3
	IHM 130 mm	一單元FZ-2	FZ1200R12KE3 FZ1600R12KE3 FZ2400R12KE3
	IHM 190 mm	一單元FZ-3	FZ2400R12KE3_B9 FZ3600R12KE3
IGBT4	62 mm	一單元GA	FZ400R12KE4 FZ400R12KP4 FZ600R12KE4 FZ600R12KP4 FZ900R12KE4 FZ900R12KP4
	IHMB130 mm	一單元FZ-2	FZ1200R12HP4 FZ1600R12HP4 FZ2400R12HP4
	IHMB 190 mm	一單元FZ-3	FZ1800R12HP4_B9 FZ2400R12HP4_B9 FZ3600R12HP4
Dual 兩單元
IGBT2 Standard	34mm	兩單元GB	BSM35GB120DN2 BSM50GB120DN2 BSM75GB120DN2 BSM100GB120DN2K
	62mm	兩單元GB	BSM100GB120DN2 BSM150GB120DN2 BSM200GB120DN2
	IHM 130 mm	兩單元FF-2	FF400R12KF4 FF600R12KF4 FF800R12KF4
IGBT2 Low Loss	34mm	兩單元GB	BSM50GB120DLC BSM75GB120DLC BSM100GB120DLCK
	62mm	兩單元GB	BSM100GB120DLC BSM150GB120DLC BSM200GB120DLC BSM300GB120DLC
	IHM 130 mm	兩單元FF-2	FF400R12KL4C FF600R12KL4C FF800R12KL4C
IGBT2 Fast	62 mm	兩單元GB	FF100R12KS4 FF150R12KS4_B2 FF150R12KS4 FF200R12KS4 FF300R12KS4
	EconoDUAL 3	兩單元FF-NTC	FF150R12MS4G FF225R12MS4 FF300R12MS4
	PrimePACK 2	兩單元FF-NTC	FF600R12IS4F
IGBT3	EasyDUAL 2	兩單元FF-NTC	FF75R12YT3 FF100R12YT3 FF150R12YT3
	62 mm	兩單元GB	FF150R12KE3G FF200R12KE3 FF300R12KE3 FF400R12KE3_B2 FF400R12KE3
	EconoDUAL 3	兩單元FF-NTC	FF150R12ME3G FF225R12ME3 FF300R12ME3 FF450R12ME3
	IHM 130 mm	兩單元FF-2	FF600R12KE3 FF800R12KE3 FF1200R12KE3
IGBT3 Fast	62 mm	兩單元GB	FF150R12KT3G FF200R12KT3_E FF200R12KT3 FF300R12KT3_E FF300R12KT3 FF400R12KT3_E FF400R12KT3
IGBT4	62 mm	兩單元GB	FF200R12KE4 FF300R12KE4_B2 FF300R12KE4 FF450R12KE4
	EconoDUAL 3	兩單元FF-NTC	FF225R12ME4_B11 FF225R12ME4 FF300R12ME4_B11 FF300R12ME4 FF450R12ME4_B11 FF450R12ME4 FF600R12ME4_B11 FF600R12ME4
	PrimePACK 2	兩單元FF-NTC	FF450R12IE4 FF600R12IP4 FF600R12IE4 FF900R12IP4D FF900R12IP4 FF900R12IE4 FF900R12IE4T
	PrimePACK 3	兩單元FF-NTC	FF1400R12IP4
IGBT4 Fast	62 mm	兩單元GB	FF50R12RT4 FF75R12RT4 FF100R12RT4 FF150R12RT4 FF200R12KT4 FF300R12KT4 FF450R12KT4
IGBT4 Fast	EconoDUAL 2	兩單元FF-NTC	FF200R12MT4
3-Level 三電平
IGBT 高速 3	EasyPACK 1B	3-Level NPC2	F3L80R12W1H3_B11
IGBT4	EconoPACK4	3-Level NPC2	F3L300R12PT4_B26 F3L400R12PT4_B26
	EconoDUAL 3	3-Level-2	F3L300R12ME4_B22 F3L300R12MT4_B22
	EconoDUAL 3	3-Level-3	F3L300R12ME4_B23 F3L300R12MT4_B23
Fourpack 四單元
IGBT2 Fast	EconoPACK 2	四單元F4-NTC	F4-50R12KS4_B11 F4-50R12KS4 F4-75R12KS4_B11 F4-75R12KS4
	EconoPACK 3		F4-100R12KS4 F4-150R12KS4
	EconoDUAL 2		F4-50R12MS4 F4-75R12MS4
Sixrpack 六單元
IGBT2 Standard	IHM 190 mm	六單元FS-H	FS300R12KF4
IGBT2 Fast	EconoPACK 3	六單元FS-1	FS75R12KS4 FS100R12KS4
IGBT3	EasyPACK 750	六單元FS	FS10R12VT3 FS15R12VT3
	EconoPACK 2	六單元FS-NTC	FS25R12KE3G FS35R12KE3G FS50R12KE3 FS75R12KE3 FS75R12KE3_B9
	EconoPACK 3	六單元FS-NTC	FS75R12KE3G FS100R12KE3 FS150R12KE3
	EconoPACK +	六單元FS-NTC-I	FS150R12KE3G FS225R12KE3 FS300R12KE3 FS450R12KE3
IGBT3 Fast	EconoPACK 2	六單元FS-NTC	FS25R12KT3 FS35R12KT3 FS50R12KT3 FS75R12KT3
IGBT3 Fast	EconoPACK 3	六單元FS-NTC	FS75R12KT3G FS100R12KT3 FS150R12KT3
IGBT4	EasyPACK 1B	六單元FS-NTC-O	FS25R12W1T4_B11 FS25R12W1T4 FS35R12W1T4_B11 FS35R12W1T4
	EasyPACK 2B	六單元FS-NTC-O	FS50R12W2T4_B11 FS50R12W2T4 FS75R12W2T4_B11 FS75R12W2T4
	EconoPACK 2	六單元FS	FS100R12KT4_B11 FS100R12KT4
	EconoPACK 2	六單元FS-NTC	FS50R12KT4_B15 FS50R12KT4_B11 FS75R12KT4_B15 FS75R12KT4_B11
	EconoPACK 3	六單元FS-NTC	FS100R12KT4G_B11 FS100R12KT4G FS150R12KT4_B11 FS150R12KT4_B9 FS150R12KT4 FS200R12KT4R_B11 FS200R12KT4R
	EconoPACK +	六單元FS-NTC-I	FS225R12KE4 FS225R12OE4 FS300R12KE4 FS300R12OE4 FS450R12KE4 FS450R12OE4
	EconoPACK 4	六單元FS-NTC	FS100R12PT4 FS150R12PT4 FS200R12PT4
Twelve 十二單元
IGBT4	EconoPACK 3	十二單元F12	F12-25R12KT4G F12-35R12KT4G
PIM 功率集成模塊
IGBT2 Fast	EconoPIM 2	PIM FP-2	FP15R12KS4C FP25R12KS4C
IGBT2 Fast	EconoPIM 3	PIM FP-2	FP50R12KS4C
IGBT3	EconoPIM 2	PIM FP-2	FP15R12KE3G FP25R12KE3 FP40R12KE3
IGBT3	EconoPIM 3	PIM FP-2	FP40R12KE3G FP50R12KE3 FP75R12KE3
IGBT3 Fast	EconoPIM 2	PIM FP-2	FP15R12KT3 FP25R12KT3 FP40R12KT3
IGBT3 Fast	EconoPIM 3	PIM FP-2	FP40R12KT3G FP50R12KT3 FP75R12KT3
IGBT4	EasyPIM 1B	PIM FP-3	FP06R12W1T4_B3 FP10R12W1T4_B3 FP15R12W1T4_B3
	EasyPIM 1B	PIM FP-1	FP10R12W1T4 FP10R12W1T4_B11 FP15R12W1T4_B11 FP15R12W1T4
	EasyPIM 2B	PIM FP-1	FP15R12W2T4 FP25R12W2T4_B11 FP25R12W2T4 FP35R12W2T4_B11 FP35R12W2T4
	SmartPIM	PIM FP-3	FP25R12U1T4 FP35R12U1T4
	EconoPIM 2	PIM FP-2	FP25R12KT4_B11 FP25R12KT4 FP25R12KT4_B15 FP35R12KT4_B15 FP35R12KT4_B11 FP35R12KT4 FP50R12KT4_B11 FP50R12KT4
	EconoPIM 3	PIM FP-2	FP50R12KT4G_B15 FP50R12KT4G FP75R12KT4_B15 FP75R12KT4_B11 FP75R12KT4 FP100R12KT4_B11 FP100R12KT4
Chopper 斬波結構
IGBT2 Standard	IHM 130 mm	斬波FD-H	FD600R12KF4
IGBT2 Fast	62 mm	斬波FD1	FD300R12KS4
IGBT 3	62 mm	斬波FD1	FD200R12KE3 FD300R12KE3 FD400R12KE3
IGBT 3	62 mm	斬波DF1	DF200R12KE3 DF300R12KE3 DF400R12KE3
IGBT4	EconoPACK 4	斬波FD3-NTC	FD200R12PT4_B6
	EconoPACK 4	斬波DF3-NTC	DF200R12PT4_B6
	PrimePACK 2	斬波FD2-NTC	FD600R12IP4D FD900R12IP4D FD1400R12IP4D
	PrimePACK 2	斬波DF2-NTC	DF600R12IP4D DF900R12IP4D DF1400R12IP4D
IGBT4 Fast	34 mm	斬波FD1	FD150R12RT4
IGBT4 Fast	34 mm	斬波DF1	DF150R12RT4
IGBT 高速3	EasyPACK 2B	斬波Booster	DF80R12W2H3_B11 DF80R12W2H3F_B11 DF160R12W2H3_B11 DF160R12W2H3F_B11

Up to 1200V IGBT模塊電路圖

一單元GA	一單元FZ-2	一單元FZ-3		一單元FZ-D	兩單元GB
兩單元FF-2	兩單元FF-NTC	3-Level NPC2		3-Level-2	3-Level-3
四單元F4-NTC	六單元FS-H	六單元FS-1		六單元FS	六單元FS-NTC
六單元FS-NTC-i	六單元FS-NTC-O	斬波FD-H		斬波FD1	斬波DF1
斬波FD3-NTC	斬波DF3-NTC	斬波FD2-NTC		斬波DF2-NTC	斬波Booster
十二單元F12			PIM FP-1
PIM FP-2			PIM FP-3
