您現在的位置： 首頁 >> 產品中心 >> 無感電容 >> 臺灣 CD無感電容

臺灣 CD無感電容產品型號


來自寶島臺灣		 MPA系列 無感電容
一、特點與用途：
1.采用聚丙烯薄膜作介質，用特制電極將圓柱形芯子內部連接成串聯結構，芯子外包裹塑料膠帶，兩端用阻燃環氧樹脂封裝而成。
2.具有自感小、等效串聯電阻低、損耗小、絕緣電阻高、頻率特性好和能經受高電壓、大電流沖擊等特性。
3.主要用在高電壓、大電流和高脈沖電路中，如緩沖器、能量轉化器、開關電源、變頻器和逆變器等保護電路中，尤其適用于 IGBT 、可控硅、達林頓線路中作吸收電容用。
二、主要參數：
1.環境溫度： -40 ℃--+70 ℃；
2.電容量偏差：±10%(K)、±5%(J)；
3.額定直流電壓(VRDC)： 630 1200 1600 2000 2500 3000VDC
額定交流電壓(VRAC)： 380 500 630 660 700 750 VAC
直流浪涌電壓(VPKDC)：1000 1600 2000 2400 3000 3500VDC；
4.實驗電壓：引線與引線之間 1.5 VRDC 10S @25 ℃； 引線與殼之間 2KVAC 60S @25 ℃ ；
5.固有電感：≤ 1Nh/mm ( 包括電容器長度和引線長度 )；
6.損耗角正切值：CR ≤ 1.5 μF tg ≤ 5 × 10 -4 (1KHZ 測量 ) ； CR > 1.5 μF tg ≤ 8 × 10 -4 (1KHZ 測量 ) ；
7.絕緣電阻： τ≥ 30000S 30GΩ ( 60S，100 V DC 測量 )；
8.容量穩定性： -4% （額定直流電壓下 30000 小時）。

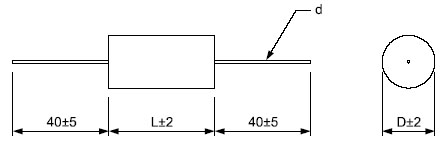

型號 Type		 標稱容量CR 外形尺寸 du/dt 峰值電流 最大波動電流 ESR @100KHZ
(μF) Ф D±2 L±2 Ф d (V/ μS) Ipk (A) IRMS (A) 最大值 (mΩ)
630Vdc系列：380Vac、Vpk=1000Vdc
MPA224J063 0.22μF 14 22 0.8 485 140 6 6
MPA334J063 0.33μF 14 33 0.8 485 160 6.5 5.5
MPA474J063 0.47μF 16 33 0.8 485 228 8 4.2
MPA684J063 0.68μF 19 33 1.0 485 330 9 3.3
MPA105J063 1.0μF 24 33 1.0 485 485 9 2.6
MPA155J063 1.5μF 23 44 1.2 325 488 12 2.8
MPA225J063 2.2μF 25 44 1.2 325 715 12 2.5
MPA305J063 3.0μF 29 44 1.2 300 780 12 2.6
MPA335J063 3.3μF 30 53 1.2 245 808 12 2.7
MPA395J063 3.9μF 33 53 1.2 245 955 12 2.4
MPA475J063 4.7μF 36 53 1.2 245 1151 12 2.1
MPA475J063S 4.7μF 27 44 1.2 245 1151 12 2.1
MPA565J063 5.6μF 39 53 1.2 245 1372 12 1.9
(μF) Ф D±2 L±2 Ф d (V/ μS) Ipk (A) IRMS (A) 最大值 (mΩ)
1200Vdc系列：500Vac、Vpk=1600Vdc
MPA473J120 0.047μF 14 22 0.8 485 140 6 6
MPA683J120 0.068μF 14 33 0.8 485 160 6.5 5.5
MPA104J120 0.1μF 14 33 0.8 485 228 8 4.2
MPA154J120 0.15μF 16 33 1.0 485 330 9 3.3
MPA224J120 0.22μF 20 33 1.0 485 485 9 2.6
MPA334J120 0.33μF 19 44 1.2 325 488 12 2.8
MPA474J120 0.47μF 22 44 1.0 325 715 12 2.5
MPA684J120 0.68μF 25 44 1.0 245 808 12 2.7
MPA824J120 0.82μF 26 44 1.0 245 955 12 2.4
MPA105J120 1.0μF 28 44 1.0 245 1151 12 2.1
MPA155J120 1.5μF 30 53 1.2 245 1372 12 1.9
MPA225J120 2.2μF 35 52 1.2 225 1490 12 1.8
MPA305J120 3.0μF 39 52 1.2 225 1650 13 1.7
特殊規格 10μF/1200V 方形 寬54× 厚40× 高45
1600Vdc系列：630Vac、Vpk=2000Vdc
MPA683J160 0.068μF 12 32 0.8 1225 83 4 13.5
MPA104J160 0.1μF 15 32 0.8 1225 122 5.5 9.5
MPA154J160 0.15μF 18 32 1.0 1225 184 7 7
MPA224J160 0.22μF 21 32 1.0 1225 269 9 5.1
MPA334J160 0.33μF 22 44 1.0 800 264 9 5
MPA474J160 0.47μF 25 44 1.2 800 376 11 3.8
MPA684J160 0.68μF 31 44 1.2 800 544 12 3.2
MPA105J160 1.0μF 32 53 1.0 575 575 12 3.6
MPA155J160 1.5μF 38 53 1.2 575 862 12 2.7
特殊規格 16μF/1600V 方形 寬88× 厚41× 高60
2000Vdc系列：660Vac、Vpk=2400Vdc
MPA473J200 0.047μF 11 44 0.8 1000 47 4 22
MPA683J200 0.068μF 12.5 44 0.8 1000 68 5.5 16.8
MPA104J200 0.1μF 15 44 1.0 1000 100 7 14.5
MPA154J200 0.15μF 18 44 1.0 1000 150 9 8.3
MPA224J200 0.22μF 21 44 1.0 1000 220 9 6
MPA334J200 0.33μF 25.5 44 1.2 1000 330 12 4.4
MPA474J200 0.47μF 30.5 44 1.2 1000 470 12 3.3
MPA684J200 0.68μF 30 33 1.2 650 442 12 3.8
MPA105J200 1.0μF 37 56 1.2 650 650 12 3.1
MPA225J200 2.2μF 截面橢圓 長58×厚25×寬38 600 1300 13 2.8
(μF) Ф D±2 L±2 Ф d (V/ μS) Ipk (A) IRMS (A) 最大值(mΩ)
2500Vdc系列：700Vac、Vpk=3000Vdc
MPA333J250 0.033μF 13 32 0.8 2150 71 4 22
MPA473J250 0.047μF 15 32 0.8 2150 101 5 15
MPA683J250 0.068μF 19 32 1.0 2150 146 6.5 11
MPA104J250 0.1μF 23 32 1.0 2150 215 8.5 7.5
MPA154J250 0.15μF 23 44 1.0 1350 202 9 7.7
MPA224J250 0.22μF 26 44 1.2 1350 297 11 5.5
MPA334J250 0.33μF 27 53 1.2 900 297 12 5.4
MPA474J250 0.47μF 32 53 1.2 900 423 12 4.1
MPA684J250 0.68μF 38 53 1.2 900 612 12 3.4
3000Vdc系列：750Vac、Vpk=3500Vdc
MPA103J300 0.01μF 10 32 0.8 2750 28 2 61.5
MPA153J300 0.015μF 12 32 0.8 2750 41 3 41.5
MPA223J300 0.022μF 14 32 0.8 2750 60 4 28.5
MPA333J300 0.033μF 17 32 1.0 2750 90 5 19.5
MPA473J300 0.047μF 21 32 1.0 2750 129 7 14
MPA683J300 0.068μF 19 44 1.0 1600 110 8 12.5
MPA104J300 0.1μF 23 44 1.2 1600 160 11 9
MPA154J300 0.15μF 28 44 1.2 1600 240 12 6.5
MPA224J300 0.22μF 29 53 1.2 1000 220 12 5.8
MPA334J300 0.33μF 35 53 1.2 1000 330 12 4.3
MPA394J300 0.39μF 38 53 1.2 1000 390 12 3.8
MPA684J300 0.68μF 截面橢圓 長58×厚17× 寬28 900 420 12 3.5
高 壓 系 列
型號 Type 標稱容量CR
/直流耐壓 (μF/V) 		外形尺寸（截面橢圓） du/dt 峰值電流 最大波動電流 ESR@100KHZ
長L±2 厚T±2 寬w±2 (V/ μS) Ipk (A) IRMS (A) 最大值(mΩ)
MPA224J400 0.22μF/4000V 61 22 34 2150 71 4 22
MPA224J600 0.22μF/6000V 72 27 41 2150 101 5 15
MPA474J600 0.47μF/6000V 86 32 45 2150 146 6.5 11
MPA103J630 0.01μF/6300V 56 7 8 2150 215 8.5 7.5
MPA473J630 0.047μF/6300V 56 16 26 1350 202 9 7.7


關鍵詞：CD無感電容、臺灣CD、臺灣CD無感電容、CD無感吸收電容、CD突波吸收電容、CD吸收電容
